剂加药装置

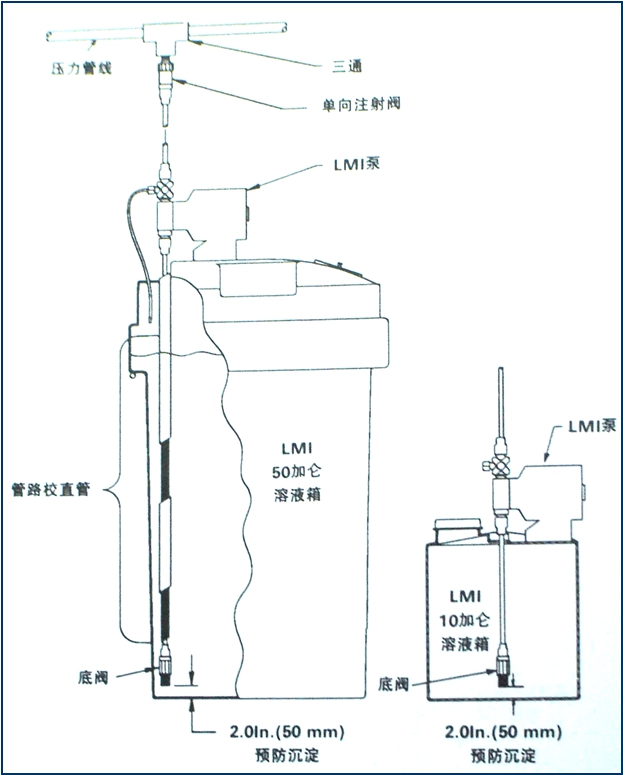

1.1安装示意图

图一

1.2规格

型号: 美国LMI公司P056

流量范围:0.04-3.8L/H

控制: 自动加药，手动调节加药量

药剂: 絮凝剂

最大工作压力: 7.6Bar

1.3工作原理

该装置的作用是为系统投加适量的絮凝剂，将原水中的悬浮物、有机物、胶体等凝聚成大颗粒的矾花，以便其在多介质过滤器中被有效地去除。

由于系统进水中含有少量的悬浮物等杂质，这些杂质往往带有一定量的同性电荷，它们相互排斥，难以自动聚集成大颗粒。PAC（聚合氯化铝）是长链的高分子聚合物，在水中可形成带电荷的Alx(OH)y3x-y长链多功能基团，它具有压缩胶体双电层的作用，同时对异性电荷也可以起到中和的作用，而且每一个基团都可以吸附水中分散的悬浮物、有机物、胶体等小颗粒杂质，使其凝聚成大颗粒的矾花，以便通过多介质过滤器将其除去。

为了增加水中杂质颗粒到达絮凝剂Alx(OH)y3x-y基团表面而被吸附的机会，应适当地进行搅动混合，因此本系统PAC的加入选择在多介质过滤器的进水母管上，且随后装设静态管道混合器。

絮凝剂加药装置主要包括以下几方面的内容：

（1）计量泵1台

（2）加药箱1台

1.4絮凝剂的配制与加入

絮凝剂名称：聚合氯化铝（PAC）

性状：聚合氯化铝是一种无机高分子化合物为无色或黄色的树脂状固体，易潮解；溶液为无色或黄褐色透明液体，有时因含杂质而呈灰黑色液体，水溶液是介于三氯化铝和氢氧化铝之间的水解产物，灰色略带浑浊带胶体电荷，对水中的悬浮物有极强的吸附性。一般产品中氧化铝的含量≥30%。

危害及对策：本品有腐蚀性,如不慎溅到皮肤上，要立即用水冲洗干净。生产和使用本品的人员要穿工作服、戴口罩、手套、穿长筒胶靴。生产设备要密封，车间通风应良好。本品无燃烧和爆炸危险。

用途：聚合氯化铝是一种重要的水处理药剂。它具有混凝效果好，生成矾花大，投药量少，效率高，沉降快，适用范围广等优点；主要用于饮用水和工业给水的净水，以及工业废水的处理。

配制浓度：5%，其中1.3%为有效成分（其中PAC的有效成分为30%），

配制方法:在76升水中加入4公斤药粉。先量取76升水，然后将4公斤药粉边搅拌边溶解入水即可使用。

加药量的调节：通常聚合氯化铝的加入剂量为3-5ppm，实际加入量需根据水质情况作小试后确定。

一级反渗透系统的回收率是70%，则原水进水量是4吨/小时，如果絮凝剂的加药量按5克/吨的话，那么，系统每一小时需要投药20克的100%的PAC，即加药量为0.02L/H。

已知配药的浓度是1.3%,则加药泵加入药剂溶液的量是0.02/1.3%=1.54L/H,本系统加药泵100%开度时候的流量是3.8L/H。因此只要将泵的开度调到40%即可。

2阻垢剂加药装置

2.1安装示意图

同图一

2.2规格

型号 : 美国LMI公司P056

流量范围:0.04-3.8L/H

控制: 自动加药，手动调节加药量

药剂: 阻垢剂

最大工作压力: 7.6Bar

2.3工作原理

阻垢剂加药装置的作用是在经过预处理后的原水进入反渗透系统之前,加入高效率的专用阻垢剂,以防止反渗透浓水侧产生结垢。

反渗透的工作过程是原水在膜的一侧从一端流向另一端，水分子透过膜表面，从原水侧到达另一侧，而无机盐离子就留在原来的一侧。随着原水的流程逐渐增长，水分子不断从原水中取走，留在原水中的含盐量逐步增大，即原水逐步是到浓缩，而最终成为浓水，从装置中排出。浓水受浓缩后各种离子浓度将成倍增加。自然水源中Ca2+、Mg2+、Ba2+、Sr2+、HCO3-、SO42-、SiO2等倾向于产生结垢的离子浓度积一般都小于其平衡常数，所以不会有结垢出现，但经浓缩后，各种离子的浓度积都有可能大大超过平衡常数，因此会产生严重的结垢。

2.4阻垢剂的配制与加入

一般情况下,阻垢剂是100%的标准液.阻垢剂的加药量为3-5ppm。设计配制浓度：2%.

配制方法:在78.4升水中加入1.6公斤药剂。先量取78.4升水，然后将1.6公斤药剂溶解入水即可使用。

加药量的调节：通常阻垢剂的加入剂量为3-5ppm，实际加入量需根据水质情况作小试后确定。

一级反渗透系统的回收率是70%，则原水进水量是4吨/小时，如果阻垢剂的加药量按5克/吨的话，那么，系统每一小时需要投药20克100%的阻垢剂，即加药量为0.02L/H。

已经知道我们配药的浓度是2%,则加药泵加入药剂溶液的量是0.02/2%=1.0L/H,我们已经知道泵100%开度时候的流量是3.8L/H。因此只要将泵的开度调到25%就可以了。

3NaOH加药装置

3.1安装示意图

同图一

3.2规格

型号 : 美国LMI公司P056

流量范围:0.04-3.8L/H

控制 : 自动加药，手动调节加药量

药剂: NaOH溶液

最大工作压力:7.6Bar

3.3工作原理

由于RO膜不能去除气体，所以水中的CO2可以自由通过RO膜而不被去除，经过反渗透系统中的出水会显弱酸性，一般情况经过二级反渗透系统的纯水的PH值为5.2-5.8之间,因此为了保证产品水的品质,必须在二级反渗透之前加入NAOH来中和水中的CO2。

3.4加药量

以调节结果为准，并和原水水质有关系。
